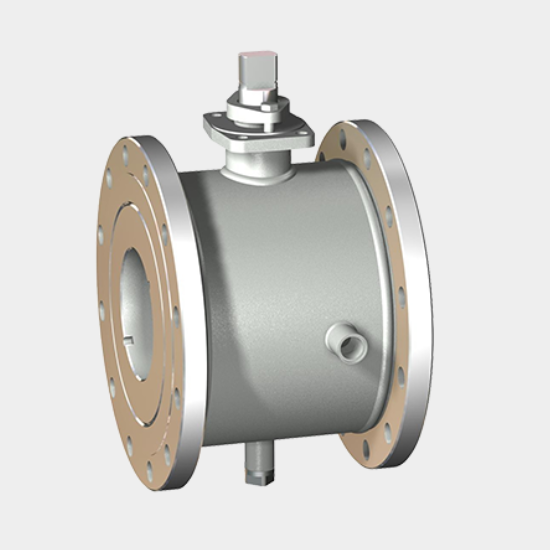

OUWEI Jacket ball valve Size: NPS3/4-NPS28 (DN20-DN700) Pressure rating: Class150-Class300 (PN16-50) Working temperature: 200 ℃~350 ℃ Valve body material: carbon steel, low alloy steel, stainless steel End connections: RF, RJ, BW, etc special valve

Modo de operación: mango, engranaje helicoidal, eléctrico, etc.

1 、 Especificaciones y breve descripción.

Especificación: NPS3/4-NPS28 (DN20-DN700), Class150-Class300 (PN16-50)

Descripción: Válvula de bola flotante con camisa de acero fundido F20, válvula de bola de muñón con camisa de acero fundido F21

2 、 información detallada

Descripción del producto

Válvula de bola con camisa, también conocida como válvula de bola aislada. Es una camisa de metal soldada sobre la base de la carcasa de la válvula de bola, que se utiliza para inyectar vapor u otros medios aislantes y de aislamiento frío para garantizar el funcionamiento normal del medio dentro de la válvula. La válvula adopta una estructura integral, que es más pequeña en volumen y más liviana que las válvulas de bola ordinarias, y no tiene fugas externas y tiene un buen rendimiento de sellado; La camisa, el lado exterior del cuerpo de la válvula y el tubo de conexión de la camisa están soldados y la presión máxima permitida para vapor o agua fría es de 1 MPa. Se utiliza principalmente en diversos sistemas, como petróleo, químicos, metalúrgicos, farmacéuticos y alimentarios, para transportar medios de alta viscosidad que se solidificarán a temperatura ambiente.

El diseño y la inspección pueden seguir estándares como API 6D, ASME B16.34, API 598, ASME B16.5, ASME B16.10, etc. La seguridad contra incendios cumple con los requisitos de API607/API 6FA y ha sido probada y certificada. La resistencia a la corrosión y a los ácidos NACE y la ISO 15156 son opcionales.

Principales características

① El vástago de la válvula está diseñado para evitar el estallido, con indicación del interruptor de la válvula.

② Estructura de sellado múltiple del vástago de la válvula

③ Diseño de estructura resistente al fuego.

④ El diseño antiestático se realizará en la unión entre el vástago de la válvula y la bola.
