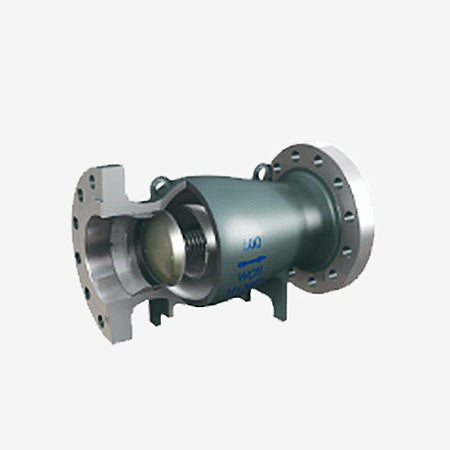

Обратный клапан осевого потока Номинальный размер: NPS1-48 (DN25-1200) Номинальное давление: Класс 150-1500 (PN16-250) Рабочая температура: -46 ℃ ~ 550 ℃ Основные материалы: углеродистая сталь, нержавеющая сталь, легированная сталь и т. д.

Концевые соединения: RF, RJ и т. д.

1、 Технические характеристики и краткое описание

Спецификация: NPS1-48 (DN25-1200), Class150-1500 (PN16-250)

Обзор: Обратный клапан осевого потока C20 из литой стали

2、 Подробная информация

Обзор продукта

Обратный клапан осевого потока определяет открытие и закрытие тарелки клапана по разнице давлений между входным и выходным концами клапана, что может эффективно предотвратить обратный поток среды и обеспечить безопасность трубопровода. Проточный канал клапанной камеры имеет обтекаемую конструкцию, которая имеет такие характеристики, как небольшое сопротивление потоку, быстрая скорость открытия и закрытия, а также низкий уровень шума. Он широко используется в таких областях, как нефть, природный газ и противопожарная защита, особенно подходит для выпускных отверстий насосов нефтепроводов и выходов компрессоров в газопроводах, эффективно предотвращая обратный поток среды.

Проектирование и проверка могут соответствовать таким стандартам, как API 6D, GB/T 21387, API 598, GB/T 26480 и т. д. Конструкция пожаробезопасности соответствует требованиям API 6FA, а антикоррозийная и кислотостойкость NACE являются дополнительными. .

Основные особенности

① Единая конструкция, легкий вес, хорошая жесткость и простота обслуживания.

② Обтекаемая конструкция канала потока, низкое сопротивление потоку и низкий уровень шума.

③ Упор пружины позволяет тарелке клапана обеспечивать закрытие даже без среднего давления.

④ Хороший метод поддержки гарантирует, что диск клапана и седло могут быть хорошо выровнены независимо от положения установки и могут быть установлены под любым углом.

⑤ Высокоэффективные пружины позволяют клапанам легко обеспечивать уплотнение и открытие при низком давлении.

⑥ Мягкие и твердые композитные уплотнения и металлические уплотнения являются дополнительными.
