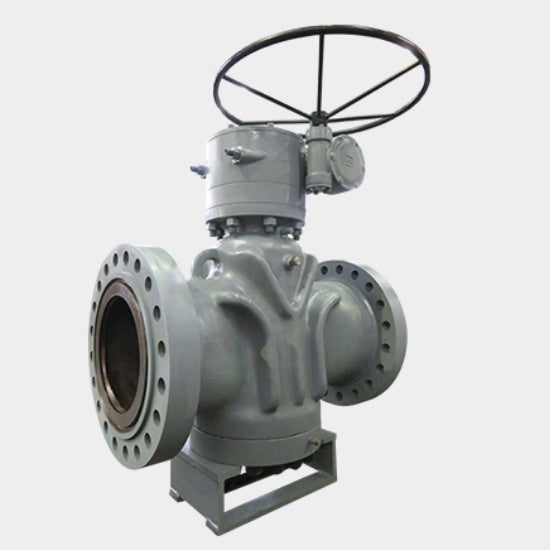

OUWEI Pressure Balanced Plug Valve Nominal size: NPS1-48 (DN25-1200) Pressure rating: Class150-2500 (PN16-420) Working temperature: -46 ℃~121 ℃ Valve body material: carbon steel, low alloy steel, stainless steel End connections: RF, RJ, BW, etc

Режим работы: ручка, червячная передача, электрический и т. д.

1、 Технические характеристики и краткое описание

Спецификация: NPS1-48 (DN25-1200), Class150-2500 (PN16-420)

Описание: пробковый клапан X10 из литой стали.

2、 Подробная информация

Обзор продукта

Пробковый клапан с разгрузкой по давлению имеет конструкцию, сбалансированную по боковому давлению, а корпус клапана имеет литой конструкцию с уникальным внешним видом. Он обладает превосходными характеристиками, такими как длительный срок службы, двунаправленная нулевая утечка, огнестойкость и антистатичность, коррозионная стойкость и трудоемкость. Этот продукт обладает такими важными характеристиками, как красивый внешний вид, простая конструкция, хорошие характеристики уплотнения, длительный срок службы, широкая применимость и низкий рабочий крутящий момент. Имеет функцию проведения/отключения трубопроводов. В основном используется для магистральных газопроводов и систем управления станциями, таких как байпас и вентиляция, особенно подходит для суровых условий.

Проектирование и проверка могут соответствовать таким стандартам, как API 6D, API 599, ASME B16.34, ASME B16.5 и API 6FA. Пожаробезопасность соответствует требованиям API607/API 6FA, проверена и сертифицирована. Антикоррозионная и кислотостойкость NACE, а также варианты с низким уровнем утечек согласно ISO 15848.

Основные особенности

② Короткий тип, обычный тип и тип Вентури.

② Шток клапана предназначен для предотвращения выброса и имеет индикацию переключателя клапана.

③ Блок регулировки балансировки давления (балансировочный блок) для компенсации производственных ошибок и снижения крутящего момента клапана.

④ Компенсационное уплотнение для заполнения смазки.

⑤ Динамическая регулировка (точная настройка) пары уплотнений.

⑥ Множественная уплотнительная конструкция штока клапана.

⑦ Конструкция с пружиной, предотвращающей защемление.

⑧ Конструкция невидимого балансировочного отверстия бокового давления

⑨ Износостойкая обработка стержней клапанов и кранов.

⑩ Уникальная конструкция контура впрыска смазки обеспечивает более тщательный впрыск смазки и обеспечивает герметичность клапана.
